[OpenCV] Histogram Equalization (히스토그램 평활화)

Histogram Equalization?

Hitogram Equalization

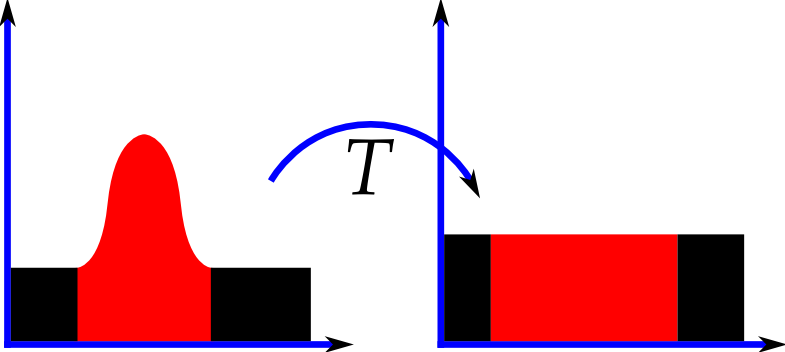

• 이미지의 히스토그램이 특정 영역에 집중되어 있으면 contrast(대비)가 낮아진다.
• 히스토그램 전체 영역에 고루 분포되어 있을 때 좋은 이미지.
• 특정 영역에 집중되어 있는 분포를 누적 분포 함수를 이용하여 골고루 분포시키는 작업을 Equalization이라고 한다.



이미지의 누적 분포 함수(cumulative distribution function) 값을 구하고 Histogram Equalization 공식에 대입하여 변환.



Equalization 공식

• cdf_min : cdf 중 가장 작은 값
• MxN : 이미지 넓이



Example

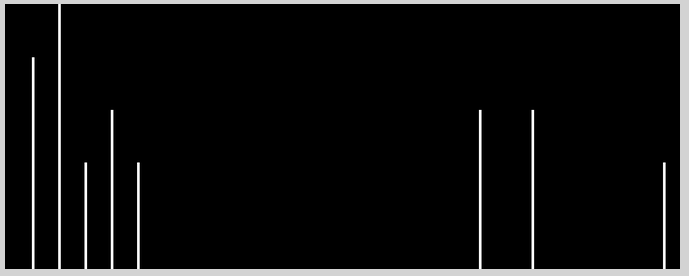

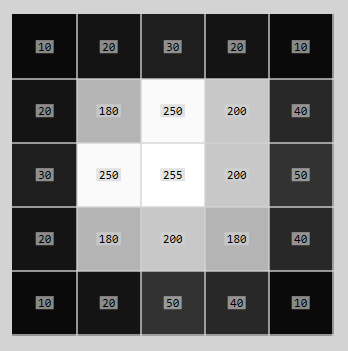

Equalization 전 이미지, 히스토그램

다음 이미지를 토대로 평활화를 진행.

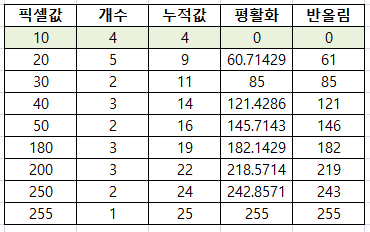

• 픽셀 값 : 각 픽셀의 gray scale 값
• 개수 : 픽셀 값에 대한 개수
• 누적 값 : cdf
• 평활화 : (4-4) / (25-4) * 255 = 0   (녹색 라인 기준)
• 반올림 : round(평활화)

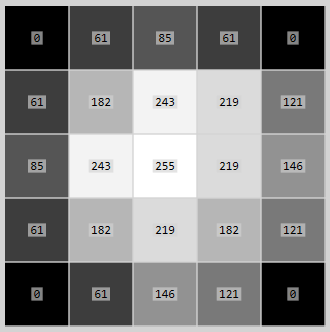

Equalization 후 이미지







왼쪽 : 원본, 오른쪽 : 평활화 후
