[OpenCV] findTransformECC, Image Alignment

서로 다른 이미지를 정렬할 때 사용.

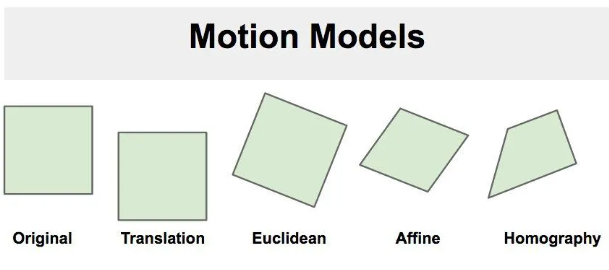

Motion Model

1. Translation (MOTION_TRANSLATION)
   - 이미지를 (x, y) 이동(translated)한 변환 모델


2. Euclidean (MOTION_EUCLIDEAN)
   - 이미지를 (x, y) 이동 및 angle 회전한 변환 모델


3. Affine (MOTION_AFFINE)
   - Affine 변환은 회전, 평행이동(shift), 배율 및 shear의 조합
   - 정사각형이 Affine 변환을 거치면 평행선은 평행을 유지하지만 직각으로 만나는 선은 직교를 유지하지 않음


4. Homography (MOTION_HOMOHRAPHY)
   - 위에서 설명한 모든 변환은 2D 변환이지만, 호모그래피 변환은 일부 3D 효과를 설명할 수 있음(전부x)
   - 호모그래피를 사용하여 변환된 정사각형은 어떤 사변형으로도 바뀔 수 있음





• OpenCV에서 Affine 변환은 2x3 행렬에 저장할 수 있다. (Translation 및 Euclidean 변환은 Affine 변환에 포함 가능)
• Homography 변환은 3x3 행렬로 저장된다.



Enhanced Correlation Coefficient(ECC)

• 유사성을 측정하는 상관 계수.
• 픽셀 강도의 차이를 측정하는 전통적인 유사성 측정과 달리 ECC는 대비와 밝기의 왜곡에 강하다.





cv::findTransformECC 예제

bool AlignToReference(const cv::Mat& org_image,
	const cv::Mat& dst_image,
	cv::Mat& aligned_image,
	double& dx, double& dy)
{
	// 입력 유효성 검사
	if (org_image.empty() || dst_image.empty()) {
		std::cerr << "Error: One or both images are empty!" << std::endl;
		return false;
	}

	// 그레이스케일 변환
	cv::Mat org_gray, dst_gray;
	if (org_image.channels() == 3)
		cv::cvtColor(org_image, org_gray, cv::COLOR_BGR2GRAY);
	else
		org_gray = org_image.clone();

	if (dst_image.channels() == 3)
		cv::cvtColor(dst_image, dst_gray, cv::COLOR_BGR2GRAY);
	else
		dst_gray = dst_image.clone();

	// 초기 변환 행렬 (2x3)
	cv::Mat warp_matrix = cv::Mat::eye(2, 3, CV_32F);

	// ECC 기반 정합 설정
	int number_of_iterations = 100;
	double termination_eps = 1e-6;
	cv::TermCriteria criteria(cv::TermCriteria::COUNT + cv::TermCriteria::EPS,
		number_of_iterations, termination_eps);

	try {
		// ECC 정합 (이동만)
		double cc = cv::findTransformECC(
			dst_gray,          // 기준 이미지
			org_gray,           // 정렬할 이미지
			warp_matrix,        // 결과 변환 행렬
			cv::MOTION_TRANSLATION,
			criteria
		);

		// 변환 적용
		cv::warpAffine(org_image, aligned_image, warp_matrix,
			dst_image.size(),
			cv::INTER_LINEAR + cv::WARP_INVERSE_MAP);

		// x, y offset 추출
		dx = warp_matrix.at<float>(0, 2);
		dy = warp_matrix.at<float>(1, 2);

		std::cout << "Alignment success. Offset (dx, dy): "
			<< dx << ", " << dy << std::endl;
		return true;
	}
	catch (cv::Exception& e) {
		std::cerr << "Alignment failed: " << e.what() << std::endl;
		return false;
	}
}



• cv::findTransformECC 함수를 통해 dst_gray와 org_gray 사이의 변환 행렬을 찾음.
• cv::warpAffine 함수를 사용하여 찾아낸 변환 행렬을 기반으로 org_image를 dst_image 기준으로 정렬.



org_image : 원본 이미지



dst_image : 기준 이미지



aligned_image : warpAffine을 통해 정렬된 이미지



---
